干式喷漆房外部图：

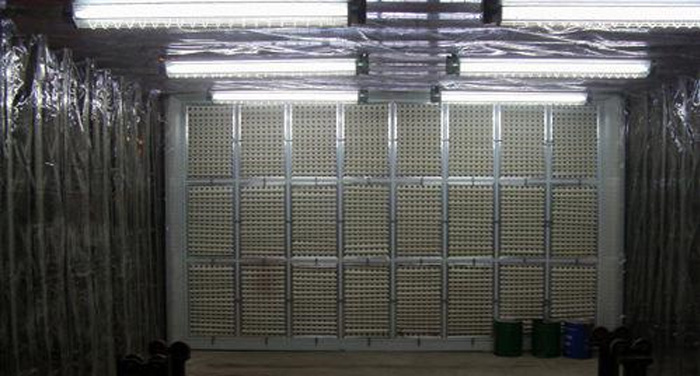

干式喷漆房内部图：
工作原理：
主要利用过滤介质的物理拦截,集漆雾颗粒，在喷漆过程中,流带动过喷的漆雾颗粒,入迷宫式漆雾过滤纸基于惯性分离的原理,迫负载气流多次改变方向,空气重的粒子就会粘附 在壁面上,空气则没有特别的阻碍继续运动.后再利用漆雾过滤棉的物理效应来进行进一步的容纳剩余的漆雾颗粒。
经过净化后的气流,通过活性炭废气净化,除气流中所含的VOC气体,后通过排风系统高空达标排放。
产品特点：
1、迷宫式漆雾折流纸,延长过滤棉的使用寿命,少对过滤棉的更换次数,少投资费用
3、设备构造简单,资费用低
4、无废水的排放,需要定期进行过滤面的更换（压差仪检测）
5、迷宫式漆雾过滤纸滞留容量达18kg/㎡
6、漆雾过滤棉容漆量3~5 kg /㎡
干式漆雾过滤纸：
