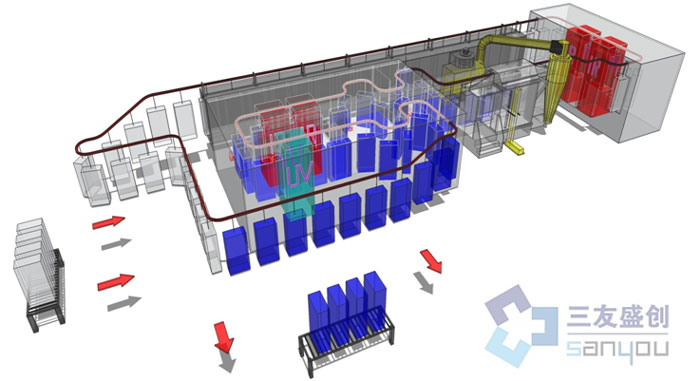

喷粉流水线设计图：
工作原理：
在静电粉末喷枪喷出的粉末涂料，在分散的同时使粉末粒子带负电荷，带电荷的粉末粒子受气流（或离心力等其他作用力）和静电引力的作用，涂着到接地的被涂物上，再加热熔融固化成膜，静电粉末喷涂法是在工业涂装领域中占主导位置的粉末涂装法。

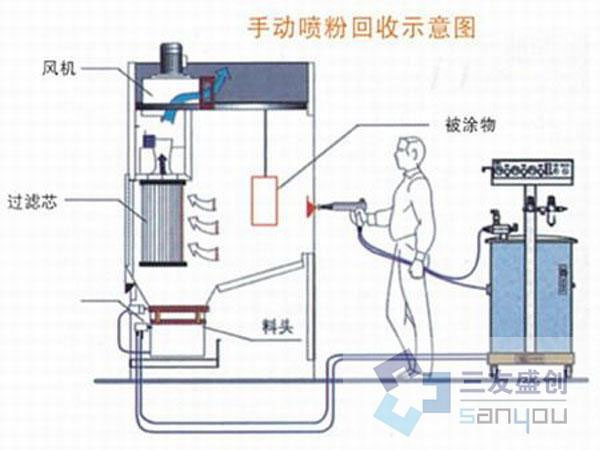

工作原理图：
设备组成：
静电粉末喷粉设备由喷粉室，回收装置，排风系统，照明系统，排出装置，筛网过滤器，涂装机（含粉末供给系统），静电喷枪等组成。
1. 喷粉室：喷粉室的形状和溶剂型涂料喷漆室相似。在设计时，要考虑粉末的清理便捷型，其中不锈钢占主流。
2. 排风系统：主要考虑喷粉室的换气次数，要满足在工作时，粉末不应向室外飘散，不应落在作业者和涂装机上，还应保证在粉末涂料的爆炸下限值的25%。
3. 照明系统：满足喷粉室的照度为500LX
4. 回收装置：对排风系统的空气中所含的漂浮粉末的回收利用。回收装置是从含有粉末的空气中分离捕捉粉末，将清洁的空气排出，防止粉末涂料飞散，不产生公害的非常重要的装置。
5. 筛网过滤器：主要采用震动式筛网过滤,保证通过回收装置进入的粉末颗粒能够正常使用,满足喷枪的要求.
6. 多色粉房:考虑在喷粉过程中，还会产生几种颜色的互换，可能需要配套快速换色装置进行换色。
一般在使用过程中，多将喷粉室与其他的设备连锁配套起来使用，满足其使用要求。
工艺流程：上件→脱脂→水洗1→水洗2→喷粉→高温固化→冷却→下件
